Навісний вентильований фасад: як обрати систему кріплення для конкретного об'єкта

На майданчику вже стоїть коробка з монолітним каркасом, здано теплотехнічний розділ, а замовник дивиться на візуалізацію з керамогранітом і думає, що фасад — це «просто плитка на стіні». За півроку виявляється, що плитку тримає підсистема, яку ніхто не рахував, кронштейни впираються в утеплювач, а на 18-му поверсі вітрове навантаження вимагає зовсім іншого кроку каркаса. Саме тут і починається справжня історія вентильованого фасаду — не з облицювання, а з того, що за ним.

Навісний вентильований фасад — це багатошарова конструкція з повітряним зазором між утеплювачем і облицюванням. Через цей зазор постійно рухається повітря, виносячи вологу з товщі стіни. Завдяки цьому точка роси йде назовні, стіна лишається сухою, а теплоізоляція працює на повну. Але сама фізика працює лише тоді, коли підсистема розрахована під конкретне навантаження, висоту й матеріал облицювання. Тому грамотний вибір починається не з кольору панелі, а з інженерного завдання.

З чого насправді складається фасад

Якщо розкласти конструкцію на шари, зсередини назовні отримаємо: несучу стіну, кронштейни, шар утеплювача (найчастіше мінеральна вата), вітрозахисну мембрану, повітряний зазор 40–60 мм, вертикальні або горизонтальні профілі каркаса й, нарешті, облицювання. Кожен шар має свою зону відповідальності, і слабка ланка тут одразу відчутна: недостатній зазор дає конденсат, дешевий кронштейн створює містки холоду, а неправильне кріплення облицювання «стріляє» плиткою під час першого ж шторму.

Ключова частина, яку замовник зазвичай недооцінює, — це система кріплення облицювання. Саме вона визначає, які плити можна повісити, на яку висоту й наскільки складною буде геометрія. Коли ми проєктуємо навісний вентильований фасад, відправною точкою завжди стає пара «матеріал облицювання + висота будівлі», а вже під неї підбирається тип вузла.

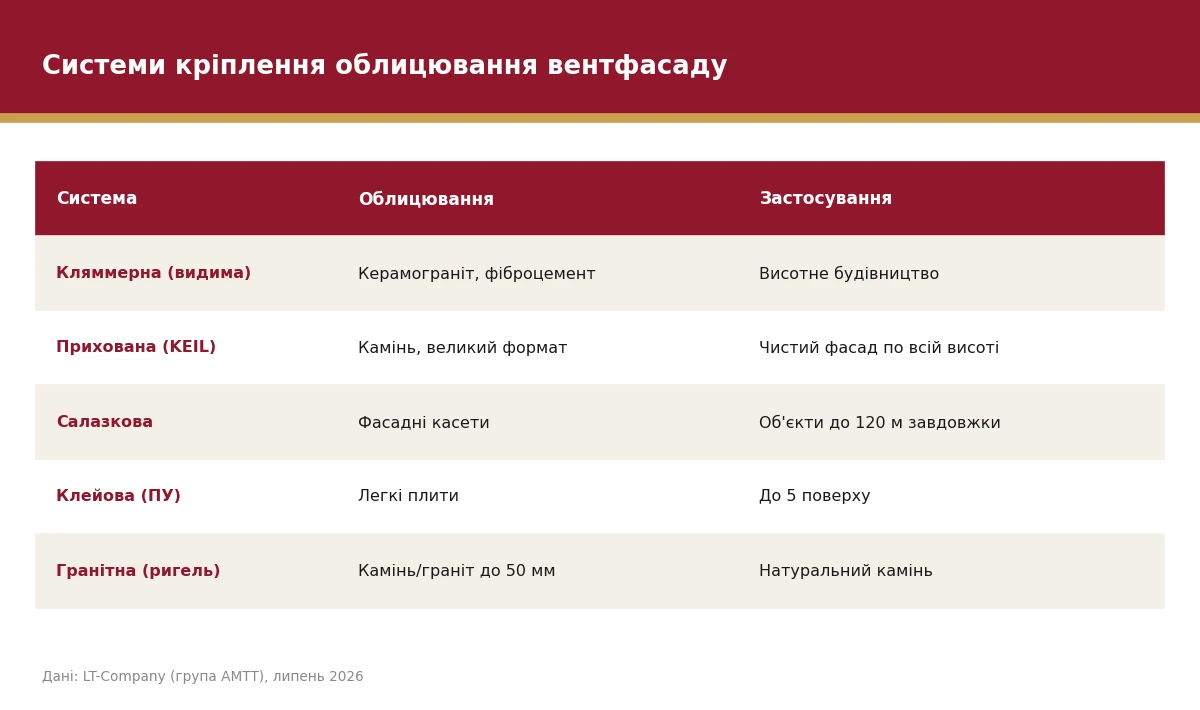

Системи кріплення облицювання. Інфографіка: LT-Company

Які бувають системи кріплення й де їх застосовувати

Різні облицювання тримаються по-різному, і це не маркетинг, а вимоги до несучої здатності та вигляду фасаду. На практиці працюють кілька базових рішень.

Кляммерна (видима) система — металеві кляммери притискають край плити. Це найпоширеніший і найекономічніший варіант для керамограніту й фіброцементу, добре працює на висотному будівництві, коли важлива швидкість і передбачуваність монтажу. Прихована (анкерна) система з анкерами типу «KEIL» кріпить плиту з тильного боку, без видимих елементів на лицьовій поверхні — її беруть, коли архітектор хоче «чисту» площину каменю по всій висоті. Салазкова система з ковзаючим сполученням розрахована на фасадні касети й температурні деформації на протяжних об'єктах до 120 метрів завдовжки. Клейова система на однокомпонентних поліуретанах економічно виправдана на будівлях до 5 поверхів; вище потрібні додаткові розрахунки й, як правило, механічне кріплення.

Для натурального каменю та граніту завтовшки до 50 мм застосовують окремі гранітні системи на кляммерному ригелі — камінь важкий, і його не можна вішати на вузол, розрахований під легку керамічну плиту. Правильно підібрана система служить 50 років і більше, і це не рекламна цифра, а розрахунковий термін для металевих підсистем з корозійностійких сплавів.

Джерело фото: lt-company.com.ua

На що дивитися замовнику ще до тендера

Перше — вимоги з енергоефективності. Чинний ДБН В.2.6-31:2021 «Теплова ізоляція та енергоефективність будівель» задає нормативний опір теплопередачі, і саме товщина утеплювача у вентфасаді часто визначає, чи пройде будівля з першого разу. Якщо підсистему підібрали без урахування товщини вати, кронштейни просто не дотягнуться до облицювання, і проєкт доведеться переробляти.

Друге — пожежна безпека. Для висотних об'єктів критично, щоб облицювання й утеплювач мали відповідні класи реакції на вогонь за ДСТУ EN 13501-1:2024. Мінеральна вата й керамограніт належать до негорючих матеріалів, тоді як частина композитних панелей горить, тож для будівель понад певну висоту потрібні протипожежні відсічення в зоні міжповерхових перекриттів.

Третє — хто відповідає за весь вузол. Коли підсистему постачає один підрядник, утеплювач другий, а монтаж робить третій, у разі проблеми кожен киватиме на сусіда. Тому монтаж вентильованого фасаду під ключ від одного виконавця з власним конструкторським бюро — це не про зручність, а про єдину відповідальність за герметичність, геометрію й довговічність.

Склад навісного вентильованого фасаду. Інфографіка: LT-Company

Чому власне виробництво підсистеми важить

На українському ринку більшість компаній працює на чужих ліцензійних системах, тобто перепродає готові рішення й обмежена їхнім каталогом. Завод повного циклу з власною екструзією профілю може спроєктувати авторський вузол під нестандартну геометрію — радіусний фасад, складне примикання, нетипову плиту. Для девелопера це означає, що архітектурну ідею не доведеться «різати» під те, що є на складі постачальника.

Власне ливарне й екструзійне виробництво також знімає залежність від імпортних поставок і термінів: профіль виготовляється партією під конкретний об'єкт, а не чекається місяцями. Саме тому інженерні фасадні системи LT-Company проєктуються з робочими кресленнями КМ/КМД під кожен вузол, а не збираються з універсальних деталей.

FAQ

Скільки коштує вентильований фасад за квадратний метр?

Точну цифру дає лише прорахунок за проєктом: вартість залежить від матеріалу облицювання, висоти будівлі, товщини утеплювача й типу підсистеми. Керамограніт на кляммерній системі й натуральний камінь на прихованому кріпленні відрізняються за ціною в рази.

Чи можна монтувати фасад узимку?

Механічні системи (кляммерні, анкерні, салазкові) монтуються цілорічно. Обмеження стосуються клейових вузлів, які потребують плюсової температури для полімеризації.

Який термін служби конструкції?

Металева підсистема з корозійностійких сплавів розрахована на 50+ років. Ресурс облицювання залежить від матеріалу: керамограніт і натуральний камінь практично не старіють.

Хто готує виконавчу документацію?

Виробник із власним КБ передає робочі креслення КМ/КМД і виконавчу документацію по вузлах — це потрібно для здачі об'єкта в експлуатацію.

Головне в одному абзаці

Вентильований фасад — це інженерна конструкція, а не оздоблення. Вибір починається з пари «облицювання + висота», далі під неї підбирається система кріплення, товщина утеплювача узгоджується з ДБН В.2.6-31:2021, а класи горючості — з ДСТУ EN 13501-1:2024. Замовнику варто закладати ці рішення ще на етапі проєкту, а не на майданчику: помилку в підсистемі на висоті виправляти дорого й довго. Найнадійніше, коли весь вузол — від профілю до монтажу — веде один виконавець із власним виробництвом.

Матеріал підготовлено за участі інженерів конструкторсько-проєктного бюро компанії LT-Company (група AMTT, Київ) — виробника алюмінієвих фасадних систем повного циклу.
